Con hyperCAD-S Electrode, il produttore di CAM OPEN MIND Technologies AG presenta un modulo innovativo che automatizza ampiamente la costruzione e la realizzazione di elettrodi per l’erosione a tuffo.
hyperCAD-S è il software CAD integrato dedicato agli utenti hyperMILL e sviluppato specificatamente per soddisfare le esigenze dei programmatori CAM. La versione 2017.2 presenta un’innovazione straordinaria: un modulo per la realizzazione rapida degli elettrodi per l’erosione a tuffo. Un processo pratico e automatizzato consente di derivare gli elettrodi da utilizzare senza particolari conoscenze specifiche, semplicemente partendo dalla superficie da sottoporre a erosione sulla geometria del componente.
La geometria di destinazione come punto di partenza

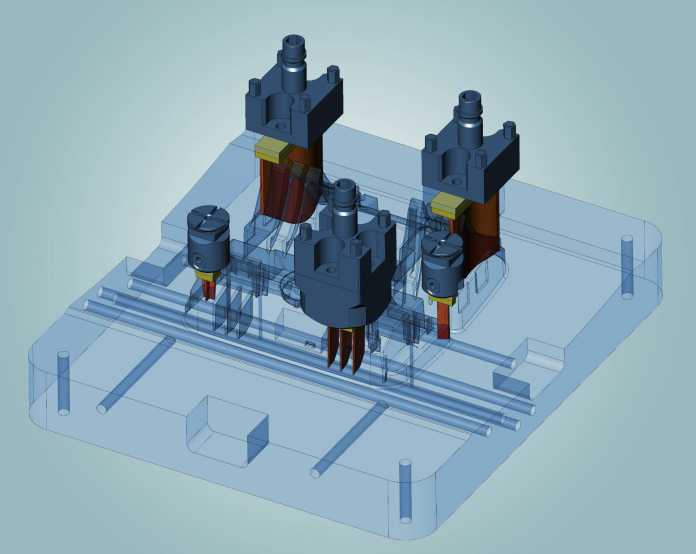

Il punto di partenza è costituito dalle superfici/zona del modello soggetta ad erosione. Il programmatore NC le seleziona, il software CAD prolunga automaticamente le superfici degli elettrodi se necessario e deriva il pezzo grezzo e il porta-elettrodo. Il modulo lavora con modelli di solidi e superfici e la geometria può essere selezionata mediante superfici e contorni. I fori presenti nella geometria vengono automaticamente chiusi. HyperCAD-S si occupa anche di calcolare la distanza minima necessaria tra il gruppo elettrodo-supporto e le superfici del modello e l’eventuale angolo C necessario per ottimizzare le dimensioni del grezzo da cui si ricava l’elettrodo. hyperMILL si occupa dell’acquisizione automatica di tutti i dati tecnologici come la sottomisura (gap), le dimensioni dei pezzi grezzi, la posizione di riferimento e la gamma di colori.
Perfetta integrazione nel sistema CAM
Gli elettrodi costruiti in hyperCAD-S vengono direttamente rielaborati nel sistema CAM. L’utente seleziona semplicemente l’elettrodo corrispondente e avvia la programmazione. A tal fine, è presente una finestra di dialogo in cui viene specificata con pochi clic la fresatura per l’elettrodo. In seguito, hyperMILL crea automaticamente la lista delle lavorazioni che verranno eseguite con tutti i parametri rilevanti.
